एसएमडी 7-सेगमेंट डिस्प्लेआधुनिक इलेक्ट्रॉनिक्स में सबसे व्यापक रूप से उपयोग किए जाने वाले डिस्प्ले घटकों में से एक बन गया है। औद्योगिक उपकरण और चिकित्सा उपकरणों से लेकर उपभोक्ता उपकरणों और ऑटोमोटिव डैशबोर्ड तक, ये कॉम्पैक्ट एलईडी डिस्प्ले मॉड्यूल उत्कृष्ट दृश्यता, ऊर्जा दक्षता और दीर्घकालिक विश्वसनीयता प्रदान करते हैं।
यह लेख बताता है कि एसएमडी 7-सेगमेंट डिस्प्ले कैसे काम करते हैं, उनके प्रमुख फायदे, सामान्य अनुप्रयोग, पारंपरिक डिस्प्ले प्रौद्योगिकियों के साथ तुलना, इंस्टॉलेशन विचार और व्यवसाय अपनी परियोजनाओं के लिए सही समाधान कैसे चुन सकते हैं। चाहे आप एक इंजीनियर, उत्पाद डिजाइनर, वितरक, या खरीद प्रबंधक हों, यह मार्गदर्शिका आपको सूचित निर्णय लेने में मदद करेगी।

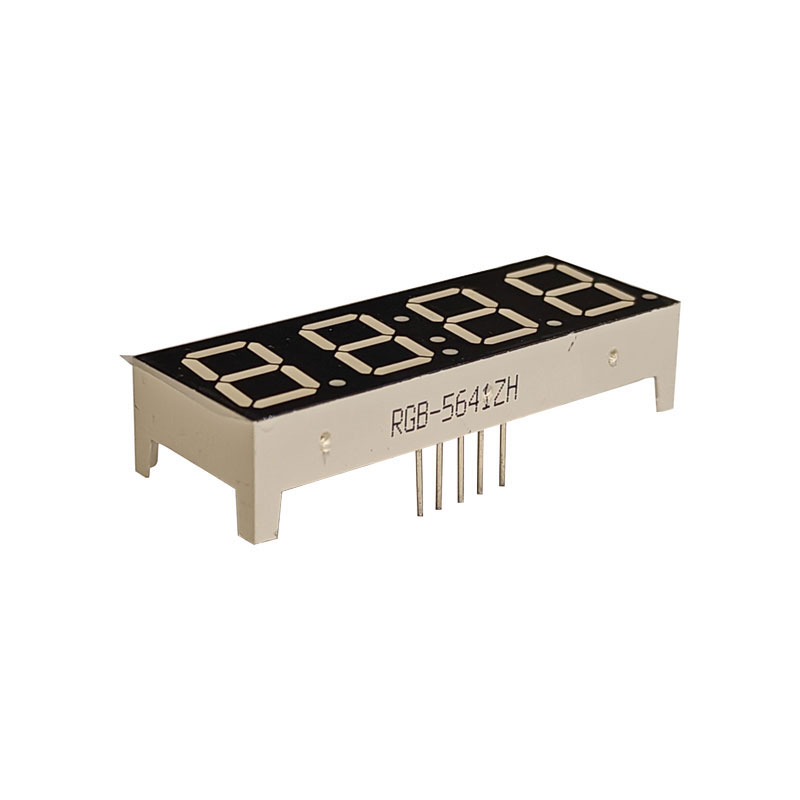

एसएमडी 7-सेगमेंट डिस्प्ले एक कॉम्पैक्ट इलेक्ट्रॉनिक डिस्प्ले घटक है जिसे सरफेस माउंट डिवाइस (एसएमडी) तकनीक का उपयोग करके डिज़ाइन किया गया है। इसमें आकृति-आठ पैटर्न में व्यवस्थित सात अलग-अलग एलईडी खंड शामिल हैं। इन खंडों को चुनिंदा रूप से रोशन करके, डिस्प्ले 0 से 9 तक की संख्याएं और कुछ वर्णमाला वर्ण दिखा सकता है।
पारंपरिक थ्रू-होल डिस्प्ले के विपरीत, एसएमडी संस्करण सीधे मुद्रित सर्किट बोर्ड (पीसीबी) की सतह पर लगाए जाते हैं, जिससे अधिक कॉम्पैक्ट डिजाइन, स्वचालित असेंबली और उच्च उत्पादन दक्षता सक्षम होती है।
| विशेषता | विवरण |
|---|---|
| माउन्टिंग का प्रकार | सरफेस माउंट टेक्नोलॉजी (एसएमटी) |
| प्रारूप को प्रदर्शित करें | संख्यात्मक और सीमित अक्षरांकीय |
| प्रकाश स्रोत | एलईडी प्रौद्योगिकी |
| सामान्य रंग | लाल, हरा, नीला, सफेद, एम्बर |
डिस्प्ले के प्रत्येक खंड में एक एलईडी है। जब किसी खंड से विद्युत धारा प्रवाहित होती है, तो वह प्रकाशमान हो जाता है। प्रबुद्ध खंडों के विभिन्न संयोजन अलग-अलग अंक बनाते हैं।
उदाहरण के लिए:
एसएमडी डिस्प्ले आम तौर पर दो विद्युत विन्यासों में उपलब्ध होते हैं:
सभी कैथोड एक साथ जुड़े हुए हैं। सकारात्मक वोल्टेज लागू होने पर अलग-अलग खंड प्रकाशमान होते हैं।
सभी एनोड एक साथ जुड़े हुए हैं। जमीन से जुड़े होने पर खंड रोशन होते हैं।
निर्माता और इंजीनियर एसएमडी 7-सेगमेंट डिस्प्ले चुनते हैं क्योंकि वे कई परिचालन और विनिर्माण लाभ प्रदान करते हैं।
ये फायदे एसएमडी डिस्प्ले को उच्च मात्रा वाले विनिर्माण वातावरण के लिए विशेष रूप से मूल्यवान बनाते हैं जहां दक्षता और स्थिरता महत्वपूर्ण है।
एसएमडी 7-सेगमेंट डिस्प्ले का उपयोग उनकी सादगी, स्थायित्व और लागत-प्रभावशीलता के कारण कई उद्योगों में किया जाता है।
| उद्योग | आवेदन |
|---|---|
| उपभोक्ता इलेक्ट्रॉनिक्स | डिजिटल घड़ियाँ, कैलकुलेटर, रसोई के उपकरण |
| औद्योगिक उपकरण | नियंत्रण कक्ष, काउंटर, टाइमर |
| चिकित्सा उपकरण | निगरानी प्रणाली और नैदानिक उपकरण |
| ऑटोमोटिव | डैशबोर्ड संकेतक और डिस्प्ले मॉड्यूल |
| स्मार्ट होम डिवाइसेस | तापमान नियंत्रक और IoT उत्पाद |
इंजीनियरों के सामने सबसे बड़े निर्णयों में से एक एसएमडी डिस्प्ले और पारंपरिक थ्रू-होल मॉडल के बीच चयन करना है।
| तुलना कारक | एसएमडी डिस्प्ले | थ्रू-होल डिस्प्ले |
|---|---|---|
| संयोजन विधि | स्वचालित श्रीमती | मैनुअल या वेव सोल्डरिंग |
| पीसीबी स्पेस | सघन | बड़ा पदचिह्न |
| उत्पादन गति | हाई-स्पीड असेंबली | धीमी प्रक्रिया |
| यांत्रिक शक्ति | मध्यम | बहुत मजबूत |
| लागत क्षमता | बड़े पैमाने पर उत्पादन के लिए उत्कृष्ट | उच्च श्रम लागत |
एसएमडी 7-सेगमेंट डिस्प्ले का चयन करने से पहले, इंजीनियरों को कई तकनीकी मापदंडों का सावधानीपूर्वक मूल्यांकन करना चाहिए।
एक व्यापक व्यूइंग एंगल विभिन्न स्थितियों से पठनीयता में सुधार करता है।
चमक दिन के उजाले या उच्च परिवेश प्रकाश में दृश्यता को प्रभावित करती है।
बैटरी चालित उपकरणों के लिए कम वर्तमान खपत महत्वपूर्ण है।
औद्योगिक अनुप्रयोगों के लिए व्यापक तापमान सहनशीलता वाले डिस्प्ले की आवश्यकता होती है।
सही एसएमडी 7-सेगमेंट डिस्प्ले का चयन सीधे उत्पाद की गुणवत्ता, प्रदर्शन और विनिर्माण दक्षता पर प्रभाव डालता है।
यहां विचार करने के लिए कई महत्वपूर्ण कारक हैं:
एक अनुभवी निर्माता के साथ काम करने से खरीद जोखिमों को कम करने में मदद मिलती है और स्थिर दीर्घकालिक आपूर्ति सुनिश्चित होती है।
उचित पीसीबी लेआउट और माउंटिंग प्रथाओं से प्रदर्शन प्रदर्शन और उत्पादन उपज में काफी सुधार होता है।
कई डिस्प्ले विफलताएं डिस्प्ले के कारण नहीं बल्कि खराब पीसीबी डिज़ाइन या अनुचित सोल्डरिंग स्थितियों के कारण होती हैं।
| संकट | संभावित कारण | समाधान |
|---|---|---|
| असमान चमक | गलत वर्तमान नियंत्रण | उचित प्रतिरोधकों या ड्राइवरों का उपयोग करें |
| मृत खंड | ख़राब सोल्डर जोड़ | टांका लगाने की गुणवत्ता का निरीक्षण करें |
| झिलमिलाते | अस्थिर बिजली आपूर्ति | वोल्टेज विनियमन में सुधार करें |
| overheating | अत्यधिक करंट | ऑपरेटिंग करंट कम करें |
जैसे-जैसे इलेक्ट्रॉनिक उपकरण छोटे और स्मार्ट होते जा रहे हैं, डिस्प्ले तकनीक तेजी से विकसित हो रही है।
आधुनिक SMD 7-सेगमेंट डिस्प्ले अब विकसित किए जा रहे हैं:
ये सुधार निर्माताओं को वैश्विक बाजारों के लिए अधिक विश्वसनीय और ऊर्जा-कुशल इलेक्ट्रॉनिक सिस्टम बनाने में मदद करते हैं।
इलेक्ट्रॉनिक्स उद्योग में विश्वसनीय आपूर्ति श्रृंखला आवश्यक है। एक पेशेवर डिस्प्ले निर्माता चुनने से स्थिर उत्पाद गुणवत्ता, अनुकूलित समाधान, तकनीकी सहायता और स्केलेबल उत्पादन क्षमता जैसे लाभ मिलते हैं।
गुआंगज़ौ आरजीबी ऑप्टोइलेक्ट्रॉनिक प्रौद्योगिकी कं, लिमिटेडऔद्योगिक, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स और स्मार्ट डिवाइस अनुप्रयोगों के लिए उच्च गुणवत्ता वाले एलईडी डिस्प्ले समाधानों में विशेषज्ञता है। उन्नत उत्पादन क्षमताओं और सख्त गुणवत्ता प्रबंधन प्रणालियों के साथ, कंपनी भरोसेमंद प्रदर्शन प्रौद्योगिकियों के साथ दुनिया भर में ग्राहकों का समर्थन करती है।
पेशेवर आपूर्तिकर्ता कस्टम डिस्प्ले रंग, अंक आकार, पीसीबी संगतता और एप्लिकेशन-विशिष्ट आवश्यकताओं में भी सहायता कर सकते हैं, जिससे व्यवसायों को विकास के समय को कम करने और उत्पाद की विश्वसनीयता में सुधार करने में मदद मिलती है।
हाँ। एलईडी-आधारित एसएमडी डिस्प्ले कई पारंपरिक डिस्प्ले प्रौद्योगिकियों की तुलना में अपेक्षाकृत कम बिजली की खपत करते हैं, जो उन्हें पोर्टेबल और बैटरी चालित उपकरणों के लिए उपयुक्त बनाता है।
हाँ। निर्माता ग्राहकों की आवश्यकताओं के आधार पर अंक आकार, रंग, चमक, पिन कॉन्फ़िगरेशन और पैकेजिंग को अनुकूलित कर सकते हैं।
उच्च गुणवत्ता वाले एलईडी डिस्प्ले उचित विद्युत और तापीय परिस्थितियों में हजारों घंटों तक काम कर सकते हैं।
लाल और हरे रंग को आमतौर पर पसंद किया जाता है क्योंकि वे अधिकांश प्रकाश स्थितियों में उत्कृष्ट दृश्यता प्रदान करते हैं।
बिल्कुल। औद्योगिक-ग्रेड एसएमडी डिस्प्ले कंपन, तापमान भिन्नता और लंबे ऑपरेटिंग चक्र का सामना करने के लिए डिज़ाइन किए गए हैं।
एसएमडी 7-सेगमेंट डिस्प्ले इलेक्ट्रॉनिक्स उद्योग में सबसे व्यावहारिक और लागत प्रभावी डिस्प्ले प्रौद्योगिकियों में से एक है। उनकी कॉम्पैक्ट संरचना, उच्च दृश्यता, कम बिजली की खपत और स्वचालित विनिर्माण प्रक्रियाओं के साथ अनुकूलता उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाती है।
चाहे आप उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली, चिकित्सा उपकरण, या ऑटोमोटिव उत्पाद विकसित कर रहे हों, सही डिस्प्ले आपूर्तिकर्ता का चयन करने से उत्पाद की गुणवत्ता और उत्पादन दक्षता में काफी सुधार हो सकता है।
गुआंगज़ौ आरजीबी ऑप्टोइलेक्ट्रॉनिक प्रौद्योगिकी कं, लिमिटेडपेशेवर विनिर्माण क्षमताओं, अनुकूलित प्रदर्शन समाधानों और प्रतिक्रियाशील तकनीकी सहायता के साथ आपकी परियोजनाओं का समर्थन करने के लिए तैयार है।
हमसे संपर्क करेंआज अपनी आवश्यकताओं पर चर्चा करने और अपने व्यवसाय के लिए आदर्श एलईडी डिस्प्ले समाधान खोजने के लिए।
