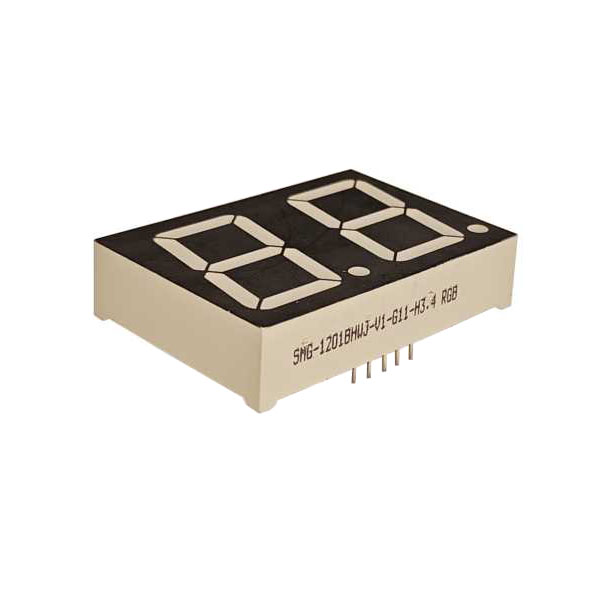

सात-खंड एलईडी प्रदर्शनस्ट्रिप के आकार के प्रकाश-उत्सर्जक डायोड के सात समूहों से बना एक डिजिटल डिस्प्ले घटक है, जिसमें कम ऑपरेटिंग वोल्टेज, उच्च कंट्रास्ट और मॉड्यूलर पैकेजिंग संरचना की विशेषताएं हैं। एक उच्च तापमान वातावरण में, सेमीकंडक्टर सामग्री की वाहक गतिशीलता परिवर्तन, पैकेजिंग कोलाइड्स के थर्मल विस्तार गुणांक में अंतर और ड्राइविंग सर्किट घटकों के प्रदर्शन बहाव उपकरणों की उम्र बढ़ने में तेजी लाते हैं। सुरक्षा उपायों को तीन पहलुओं में लागू करने की आवश्यकता है: सामग्री थर्मल स्थिरता, गर्मी अपव्यय डिजाइन और ड्राइवर अनुकूलन।
सामग्री चयन उच्च तापमान संरक्षण का आधार है। एलईडी चिप्स को आंतरिक तापमान प्रतिरोध में सुधार के लिए व्यापक बैंडगैप सेमीकंडक्टर सामग्री का उपयोग करने की आवश्यकता है। की पैकेजिंग प्रक्रियासात-खंड एलईडी प्रदर्शनग्लास संक्रमण तापमान के साथ एपॉक्सी राल का उपयोग करना चाहिए, और थर्मल तनाव को अवशोषित करने के लिए एक सिलिकॉन बफर परत का उपयोग किया जाना चाहिए।
गर्मी अपव्यय संरचना डिजाइन सीधे जीवन को प्रभावित करता हैसात-खंड एलईडी प्रदर्शन। प्राकृतिक संवहन स्थितियों के तहत, गर्मी अपव्यय पंखों के साथ एल्यूमीनियम-आधारित पीसीबी स्वीकार्य मूल्य के 80% के भीतर जंक्शन तापमान को नियंत्रित कर सकता है। एक बंद स्थापना वातावरण के लिए, स्थानीय गर्मी संचय से बचने के लिए एक अक्षीय वेंटिलेशन चैनल को सेट करने की आवश्यकता होती है, जिससे क्रोमैटिकिटी बहाव दृश्य धारणा सीमा से अधिक हो जाता है।
ड्राइविंग सर्किट को तापमान मुआवजा रणनीति अपनाने की आवश्यकता है। एनोड ड्राइव सर्किट में एक नकारात्मक तापमान गुणांक अवरोधक को एम्बेड करना स्वचालित रूप से आउटपुट करंट को कम कर सकता है क्योंकि तापमान बढ़ता है, यह सुनिश्चित करता है कि उच्च तापमान वातावरण में ऑपरेटिंग करंट निर्दिष्ट मूल्य का 75% से अधिक नहीं है।
